Sistema di monitoraggio in continuo di COV – Monitoraggio 57 composti PAMS (Photochemical Assessment Monitoring Station)
Il modello VsCMS 6500 è utilizzato principalmente per il monitoraggio in continuo dei composti PAMS nell’aria ambiente.
L’aria ambiente entra nell’unità di campionamento del sistema di monitoraggio continuo a portata costante. I COV vengono arricchiti e pretrattati mediante trappola a bassa temperatura, quindi desorbiti termicamente, separati mediante gascromatografia e rilevati mediante detector FID.

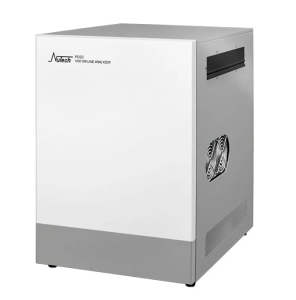

L’analizzatore 6500 VOC è l’unità di analisi del sistema di monitoraggio continuo VsCMS 6500 VOC; l’analizzatore adotta la tecnologia Deans Switch + separazione su doppia colonna + FID singolo per realizzare il monitoraggio degli idrocarburi C2 ~ C12 con un unico strumento.

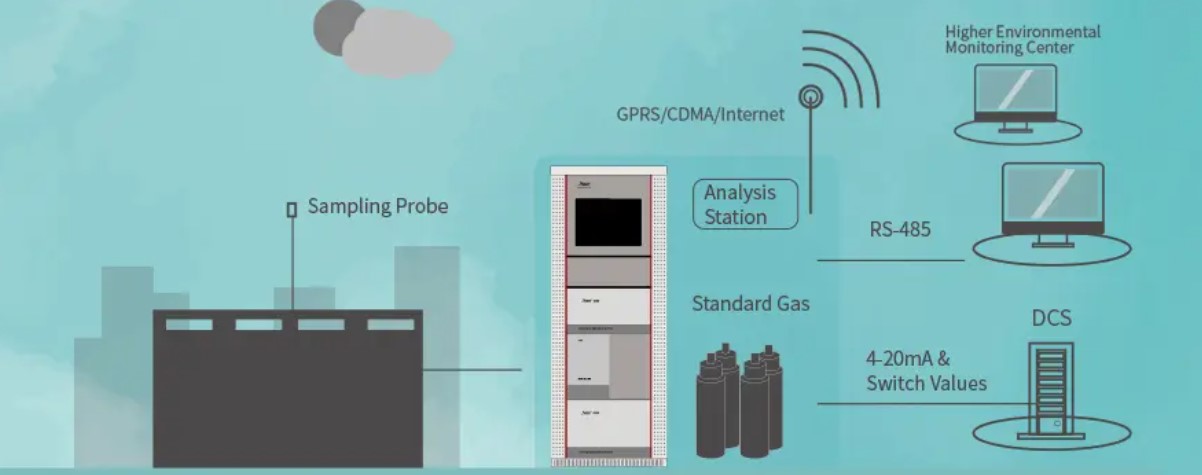

Il sistema completo si compone di: unità di campionamento, unità di analisi (incluso pretrattamento), unità di raccolta e trasmissione dati, unità di controllo qualità, unità sorgente di gas e altre apparecchiature ausiliarie.
L’unità di analisi è il modulo principale del sistema di monitoraggio e si avvale dell’esclusiva tecnologia LTP (Low Temperature Preconcentration).
Dati tecnici
- Metodo di rilevazione: LTP + GC-FID
- Limite di rilevamento: <0.1ppb
- Precisione: RSD ＜ 5%
- Rumore zero: ≤0.05 nmol / mol
- Portata di campionamento: 5-120 ml / min (personalizzabile)
- Residuo del sistema: ≤0.1 nmol / mol (90% specie)
- Interfaccia dati: 4 ~ 20 mA, 0 ~ 5 V CC, RS232, porta ethernet
- Temperatura di adsorbimento / desorbimento: -10 ℃ ~ 350 ℃ (regolabile)
- Precisione: ± 10%
- Velocità massima di aumento della temperatura: 100 ℃ / sec
- Precisione del controllo della temperatura: ± 2 ℃
- Gas di lavoro: 99.999% N2 (gas di trasporto, makeup), 99.999% aria (gas di combustione), 99.999% H2 (gas combustibile）
- Condizioni di lavoro: temperatura 10 ° C ~ 40 ° C; RH: 20% ~ 90%
- Voltaggio: 110 V / 60 Hz o 220 V / 50 Hz ± 10%.
Caratteristiche
- II design innovativo della “separazione a doppia colonna + Deans Switch + FID singolo” consente l’analisi completa dei composti PMAS e fornire la concentrazione di NMHC / TVOC allo stesso tempo. Un unico strumento può soddisfare le esigenze di monitoraggio degli idrocarburi alti (C6 -C12) e bassi (C2 -C5), riducendo notevolmente i costi rispetto alla soluzione “analizzatore ad alto tenore di carbonio + analizzatore a basse emissioni di carbonio”
- L’esclusiva tecnologia di preconcentrazione a bassa temperatura (-30° C) concentra efficacemente i composti target da misurare e realizza un rapido desorbimento termico che migliora notevolmente il limite di rilevazione e soddisfa i requisiti di rilevamento delle specie di COV in aria a basse concentrazioni
- La tecnologia di trattamento dell’acqua criogenica rimuove efficacemente l’acqua e la CO2 dall’aria del campione, migliorando notevolmente la forma del picco, prolungando la durata della colonna ed evitando problemi al FID
- Il detector FID consente di raggiunge buone risposte e di lavorare in un ampio range lineare
- Il rilevatore FID ha una funzione di autoverifica in tempo reale, può giudicare lo stato di funzionamento e può accendersi automaticamente dopo lo spegnimento
- La tecnologia MFC ad alta precisione controlla il gas campione e il modulo EPC controlla i gas di lavoro come azoto, idrogeno e aria zero. Il controllo preciso della portata garantisce l’accuratezza dei risultati del test
- Il sistema include un metodo di analisi di riferimento (modificabile) e supporta due modalità di controllo della qualità: controllo della qualità mediante diluizione dinamica del gas standard online e controllo della qualità mediante gas standard in canister SUMMA
- Il controllo da PC consente: acquisizione e trasmissione dati in tempo reale, registrazione automatica, archiviazione e supporto dei rapporti QA / QC. Con la funzione di query dei dati storici (incluso il grafico), il sistema può salvare e ripristinare automaticamente i dati se l’alimentazione viene interrotta in modo imprevisto.
Configurazione consigliata per il sistema di monitoraggio completo
Oltre all’unità di analisi (analizzatore 6500 VOC), Nutech offre l’intero sistema di monitoraggio in continuo dei COV incluse l’unità di campionamento, l’unità di analisi, l’unità di raccolta e trasmissione dati, l’unità di controllo qualità, l’unità sorgente di gas e altri prodotti ausiliari.
- Unità di campionamento: NST100: Sampling tube (riscaldato) – in versione standard e personalizzabile
- Unità di analisi: Analizzatore online di COV 6500 Standard, LTP + GC-FID, PAMS
- Unità di raccolta e trasmissione dati: Computer / IPC IPC-610 Standard – Unità di raccolta dati N6500V1.0 Standard
- Unità di controllo qualità:

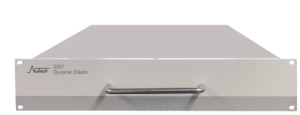

- Diluitore dinamico di precisione 2202B Standard. Può essere acquistato localmente
- Gas standard – Standard interno 4 specie NSG-IS Standard. Linda
- Gas standard – PAMS 57 NSG-PAMS Standard. Linda
- Unità sorgente di gas:
- Generatore di idrogeno ad alta purezza NHG300 Standard
- Generatore di aria zero NAG1000 Standard
- Azoto ad alta purezza NG-N2 Standard. Acquistato localmente
- Altre apparecchiature ausiliarie:
- Sensore meteorologico NTPL100 Facoltativo
- Mobile N6837 Opzionale. Personalizzabile.
